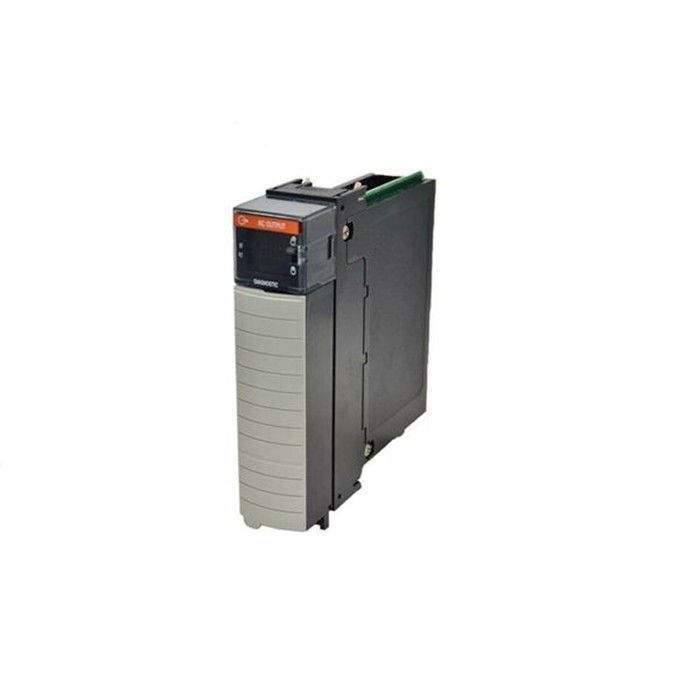

MVI56E-MNET เป็นโมดูลการสื่อสาร Modbus ที่ได้รับการพัฒนาโดย ProSoft Technology และถูกออกแบบมาเพื่อการบูรณาการอย่างต่อเนื่องกับ Allen-Bradley ControlLogixมันทําให้การแลกเปลี่ยนข้อมูลที่น่าเชื่อถือได้ระหว่างระบบ ControlLogix และอุปกรณ์ที่รองรับ Modbus, ทําสะพานช่องว่างระหว่างโปรโตคอลการสื่อสารอุตสาหกรรมที่แตกต่างกัน
- ยี่ห้อ: โปรซอฟท์เทคโนโลยี
- รายการสินค้า: MVI56E (โมดูลการสื่อสารเสริมสําหรับ ControlLogix)
- ปัจจัยรูปแบบ: 17 สล็อต คอนโทรลโลจิกซ์ ที่เข้ากันได้กับเซสซี่ ตามมาตรฐานการออกแบบแบบโมดูลของ Allen-Bradley
- ความต้องการพลังงาน: ดึงพลังงานจาก ControlLogix หม้อหลัง (ไม่ต้องใช้พลังงานภายนอก)
- อินเตอร์เฟซเทอร์มินัล: 2 x สายพาน RJ45 (สําหรับ Modbus TCP/IP การสื่อสาร) และบล็อกปลายทางเลือกสําหรับ Modbus RTU (ผ่าน RS-232/RS-485 ขึ้นอยู่กับรุ่น)
- โปรต็อกอลที่ได้รับการสนับสนุน:
- Modbus TCP/IP (แบบลูกค้าและแบบเซอร์เวอร์)
- Modbus RTU (โหมด master และ slave หากมีอินเตอร์เฟซลําดับ)
- อัตราการโอนข้อมูล:
- Ethernet (Modbus TCP/IP): สูงสุด 100 Mbps (การตรวจจับอัตโนมัติ 10/100 Base-T)
- ซีเรียล (Modbus RTU): สูงสุด 115.2 kbps (อัตรา baud, parity และ stop bit ที่สามารถตั้งค่าได้)
- ความจุของข้อมูล: รองรับการลงทะเบียนการเข้าสูงสุด 4,000 ตัว และการลงทะเบียนการออก 4,000 ตัว สําหรับการผนวกข้อมูลระหว่างอุปกรณ์ ControlLogix และ Modbus
- ขอบเขตการเชื่อมต่อ: สู่ 32 การเชื่อมโยงแบบ Modbus TCP/IP คลิєнต์พร้อมกัน (สําหรับการสื่อสารกับเซอร์เวอร์ Modbus หลายตัว)
- อุณหภูมิการทํางาน: 0°C ถึง 60°C (32°F ถึง 140°F)
- อุณหภูมิในการเก็บ: -40°C ถึง 85°C (-40°F ถึง 185°F)
- ความชุ่มชื้น: 5% ถึง 95% (ไม่ประปา)
- การแยกตัว: 1500 V DC ระหว่างพอร์ต Ethernet และ backplane; 250 V DC ระหว่างพอร์ตลําดับ (ถ้ามี) และ backplane
- การรับรอง: UL 508 (อุปกรณ์ควบคุมอุตสาหกรรม), CSA C22.2 เลข 14-15, CE (EN 61000-6-2, EN 61000-6-4), ATEX โซน 2/22 (สําหรับตัวแปรพื้นที่อันตราย)
- ความยืดหยุ่น: ปฏิบัติหน้าที่ทั้ง Modbus master/client และ slave/server โดยปรับตัวให้กับสถาปัตยกรรมเครือข่ายต่าง ๆ
- การบูรณาการเชสซี่อย่างต่อเนื่อง: สื่อสารกับโปรเซสเซอร์ ControlLogix ผ่านแผ่นหลังของชาสี ทําให้ไม่ต้องใช้สายไฟภายนอกระหว่างโมดูลและ PLC
- การแผนที่ข้อมูลที่สามารถตั้งค่าได้: ช่วยให้ผู้ใช้งานกําหนดแผนที่ทะเบียนตามสั่ง (ผ่านโปรแกรม ProSoft Configuration Builder) เพื่อให้ตรงกับความต้องการข้อมูลการใช้งานเฉพาะเจาะจง
- เครื่องมือตรวจสอบ: LED สถานะที่ติดตั้ง (พลังงาน, การสื่อสารเบื้องหลัง, กิจกรรม Ethernet) และการวินิจฉัยที่ใช้โปรแกรมเพื่อแก้ปัญหาเครือข่าย
- การสนับสนุนการลาออก: รองรับการตั้งค่าชัสซี่ ControlLogix ที่ไม่จําเป็น เพื่อให้การสื่อสารได้อย่างต่อเนื่องในแอพลิเคชั่นสําคัญ
เหมาะสําหรับระบบอัตโนมัติอุตสาหกรรมที่ต้องการการสื่อสาร Modbus กับ ControlLogix PLC เช่น
- การแลกเปลี่ยนข้อมูลกับเซ็นเซอร์ Modbus RTU (เช่นเซ็นเซอร์อุณหภูมิ, ความดัน) ในสายการผลิต
- การบูรณาการของ ControlLogix กับระบบ Modbus TCP/IP SCADA สําหรับการติดตามกลาง
- การสื่อสารกับเครื่องขับเคลื่อนความถี่แปร (VFDs) ที่เปิดให้ใช้ Modbus หรือเครื่องควบคุมมอเตอร์ในระบบ HVAC
- การถ่ายทอดข้อมูลระหว่าง ControlLogix และอุปกรณ์อุตสาหกรรมของฝ่ายที่สาม (เช่น เครื่องวัด, เครื่องขับเคลื่อน) ในอุตสาหกรรมน้ํามันและก๊าซ, น้ํา / น้ําเสีย หรือการแปรรูปอาหาร
