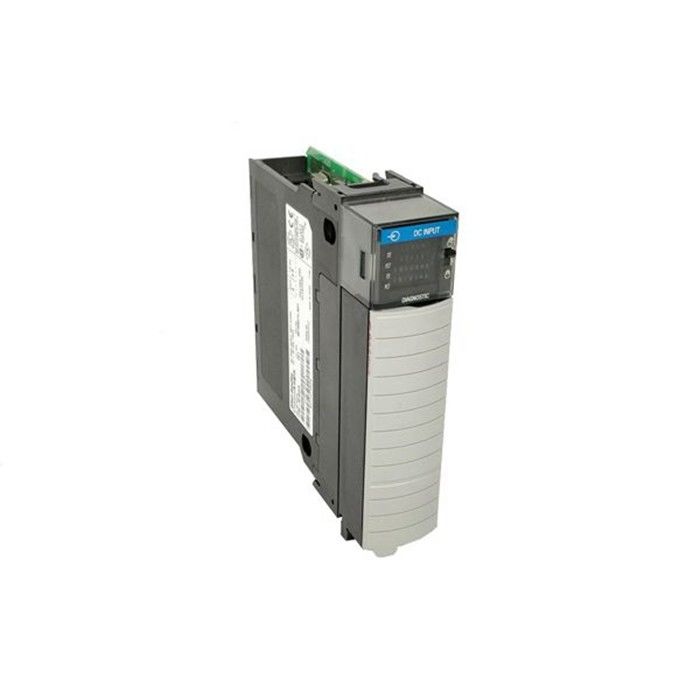

Allen Bradley 1756-IB16D โมดูลอินพุต DC แบบดิจิตอล ControlLogix

1756-IB16D

Allen-Bradley 1756-IB16D เป็นโมดูล I/O ดิจิตอล DC ของ ControlLogixอินพุตการวินิจฉัย 16 รายการ โดยมี 4 จุดในกลุ่ม พร้อมใช้งานสำหรับโมดูลอินพุตนี้โดยเฉพาะเข้ากันได้กับแชสซี 1756 ControlLogix โดยต้องมี RTB หรือแผงขั้วต่อแบบถอดได้ ซึ่งเป็นตัวเรือนที่เป็น 1756-TBNH หรือ 1756-TBSH เท่านั้น

เช่นเดียวกับโมดูลการวินิจฉัยอื่นๆ 1756-IB16D มีวัตถุประสงค์เพื่อให้ข้อมูลเพิ่มเติมแก่คอนโทรลเลอร์ เช่น การตรวจจับการไม่โหลด การประทับเวลาของเวลาที่โมดูลเกิดข้อผิดพลาดหรือหายไป และการทดสอบพัลส์โปรดทราบว่าโมดูลนี้ไม่ได้ระบุว่าฟิวส์ขาดหรือถูกถอดออกสำหรับฟังก์ชันการวินิจฉัยสายไฟขาด

1756-IB16D มีช่วงแรงดันไฟฟ้าที่ใช้งานได้ตั้งแต่ 10 ถึง 30V DC และหมวดหมู่แรงดันไฟฟ้าที่อ่างล้างจาน 12/24V DC โดยมีแรงดันไฟฟ้าขาเข้าเล็กน้อยที่ 24V DCมีเวลาหน่วงอินพุตที่ 340µs ตามเวลาที่กำหนด หรือสูงสุด 1 ms เวลาหน่วงของฮาร์ดแวร์ บวกกับเวลาตัวกรองที่ผู้ใช้เลือกได้ (0, 1 หรือ 2 ms) สำหรับสถานะ 'ปิด' ถึง 'เปิด'เวลาหน่วงอินพุต 'เปิด' ถึง 'ปิด' คือ 740 µs ตามเวลาที่กำหนด หรือสูงสุด 4 ms เวลาหน่วงฮาร์ดแวร์ บวกกับเวลากรองที่ผู้ใช้เลือกได้ 0, 1, 9 หรือ 18 msมีกำลังไฟแบ็คเพลนรวม 0.84W การกระจายพลังงานสูงสุด 5.8W ที่อุณหภูมิ 60 องศาเซลเซียส และการกระจายความร้อนสูงสุด 19.78 BTU/ชั่วโมงในระหว่างสถานะปิด 1756-IB16D มีแรงดันสูงสุด 5W และกระแสสูงสุด 1.5 mAเมื่ออยู่ในสถานะเปิด กระแสจะอยู่ในช่วงตั้งแต่ 2 mA ที่ 10V DC ถึง 13 mA ที่ 30V DCนอกจากนี้ กระแสไหลเข้าสูงสุดคือ 250 mA
