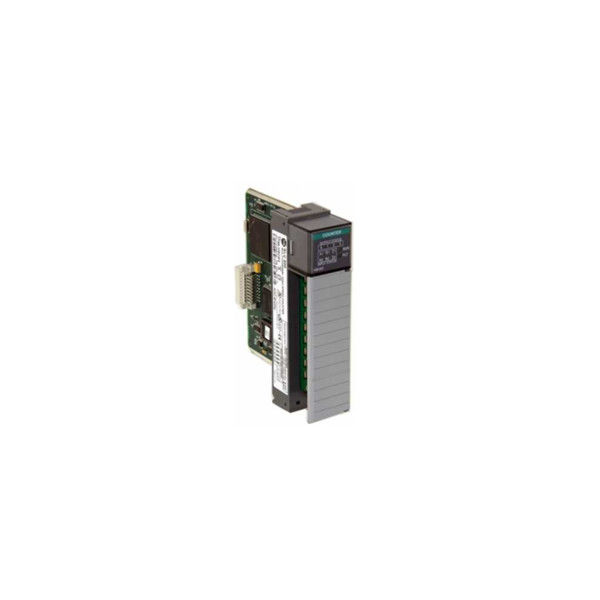

1756-HSCE2 เป็นโมดูลตัวนับความเร็วสูงแบบหลายช่องสัญญาณโมดูลนี้เป็นโมดูลอัจฉริยะ ใช้สำหรับวัตถุประสงค์เฉพาะของการนับ การรวม การตรวจสอบตำแหน่ง และการใช้งานความเร็วสูงอื่นๆโมดูลนี้มาพร้อมกับ ±A1, ±B1, ±Z1, ±A2, ±B2 และ ±Z2 ที่มีช่วงแรงดันอินพุต 4.2VDC ถึง 12VDC และ 10VDC ถึง 30VDCนอกจากนี้ยังมีเอาต์พุตแปด (8) ตัวที่ประกอบด้วยเอาต์พุตเสมือนสี่ (4) ตัวและเอาต์พุตการจัดหา 5-30 VDC จริงสี่ (4) ตัว
ช่องอินพุตของโมดูลนี้รับสัญญาณที่มีความกว้างพัลส์ขั้นต่ำ 475 ns โดยมีการแยกพัลส์ขั้นต่ำ 200 ns และความถี่อินพุตสูงสุด 1 MHzโมดูลนี้มีการแยกแบ็คเพลนที่ 1000V และการแยกช่องสัญญาณไปยังเอาต์พุตที่ 500Vแต่ละช่องสัญญาณของโมดูลมีช่วงแรงดันไฟฟ้าอินพุต 4.2V dc ถึง 12V dc เมื่อทำงานที่ 5VDC และ 10V dc ถึง 30V dc เมื่อทำงานที่ 24VDC
ข้อมูลจำเพาะเอาต์พุตของโมดูลประกอบด้วยช่วงแรงดันเอาต์พุต 5-30 VDC พร้อมกระแสเอาต์พุตสถานะเปิดสูงสุดต่อช่องสัญญาณ 1.0 A ในขณะที่ค่าสูงสุดกระแสไฟฟ้าในสถานะต่อโมดูลคือ 2.0 A ที่ 40°C และ 1.5 A ที่ 60°Cแรงดันตกสูงสุดในสถานะคือ 0.5V และกระแสไฟรั่วในสถานะนอกสูงสุด 100 µA1746-HSCES มีการแยกแบ็คเพลนที่ 1000V และเอาต์พุตไปยังการแยกอินพุตที่ 500V
โมดูลนี้สามารถกำหนดค่าให้ทำการนับทั้งสองทิศทางรองรับตัวนับพัลส์สูงสุดสี่ (4) ตัวหรือตัวนับพื้นที่สี่เหลี่ยมจัตุรัสสอง (2) ตัวตัวนับแต่ละโมดูลสามารถนับได้สูงสุด +/- 8,388,607 กำหนดค่าเป็นตัวนับเชิงเส้นหรือแบบวงแหวนโมดูลตัวนับนี้มีตัวประมวลผลเฉพาะเพื่อประมวลผลสัญญาณสามารถใช้ได้ทั้งระบบ SLC 500 และโมดูล 1747-ASB SLC Remote I/O Adapter (RIO) เป็นส่วนประกอบ RIO
แบรนด์ยอดนิยมอื่น ๆ
1) ไตรโคเน็กซ์(8111,3008,3625,3805E.3721,3700A 4351B...)
2) เนวาด้าเบนท์ลี่(3500/42M ,3500/22M,3500/95.3500/05...)
3) ฮิมา(F3330,F3236 ,F6217,F7126,F8621A....)
4) ฟ็อกซ์โบโร (FBM203, FBM204, FBM217, FMB231...)
5) อัลเลน-แบรดลีย์ (1756,1785,1771,1746,1769..)
6) ABB (DSQC, เบลีย์ .....)
7) GE(IC693,IC697,IC695,IS200,DS200)
8) บาคมันน์(CM202,DI232,MPC240,NT255,AIO288...)
9) ICS (T8403,T8431...)
10)ฮันนี่เวลล์(3300,3500...)
11)ชไนเดอร์(QUANTUM,MODICON...)
ผลิตภัณฑ์หลักของเรา
ร็อคเวลล์: อัลเลน- แบรดลีย์
1) ชุดควบคุม ControlLogix 1756
2) คอนโทรลเลอร์ซีรีส์ CompactLogix 1769
3) ชุดควบคุม SLC 500 1747 1746
4) PLC-5 1771 1785 ชุดควบคุม
5) โปรซอฟต์ MVI69/PS69/MVI56/MV194/MV171/MV146/3150
6) ระบบที่เชื่อถือได้ของ ICS TRIPLEX
| 1769-SDN | 2711-NM216 | 2711PC-RP1 |
| 2711-B5A8L1 | 2707-MVP232 | 2711P-B15C6D7 |
| 2711P-T15C6D7 | 2711P-RBK15 | 1746-A2 |
| 2711-K6C16 | 1771-ID16 | 2711P-B15C4D1 |
| 2711P-B6C5A | 2711-T9A8X | 1756-M16 |
| 1336-GM6 | 1771-DC | 1771-IFMS |
| 2711E-T14C15 | 2711-K6C15 | 1771-ไอคิวซี |
| 2711-T9C9 | 1738-ACNR | 2711P-K12C6A6 |
| 2711P-RP7D | 2711-NC2 | 2706-C21J32A1 |
| 2711-T10C1L1 | 2090-XXNPMF-16S03 | 2711P-RR256 |
| 2711P-B12C6D2 | 1606-XL480E-3 | 2094-BL10S |
| 2711-NL2 | 1771-IQ16 | 2094-BC01-MP5-ม |
| 2711P-B10C6A2 | 2711-T10C20 | 2711P-K4C20A |
| 2711P-K7C6D6 | 1791-IOVX | 2711C-RG10T |
| 1772-MJ | 2711-B6C8 | 2711-K9A8 |
| 2711P-B6M1D | 2711-T9A5 | 2711-T6C1L1 |
| 5370-SC2 | 2090-U3BB-D44 | 700-HB33A1 |
| 2711P-RFK6 | 2711P-RGK12 | 2094-AMP5 |
| 1771-HS3CR | 2711P-B15C4A7 | 1771-อบจ |
| 2711-K5A16L1 | 2711-K9C9 | 2711P-RW6 |
| 2711P-K7C6A6 | 2711-NP2 | 700-HAX2A1-4 |
ผลิตภัณฑ์ของเรามีจำหน่ายทั่วโลก คุณสามารถวางใจได้ในกระบวนการผลิตทั้งหมดของเรา
