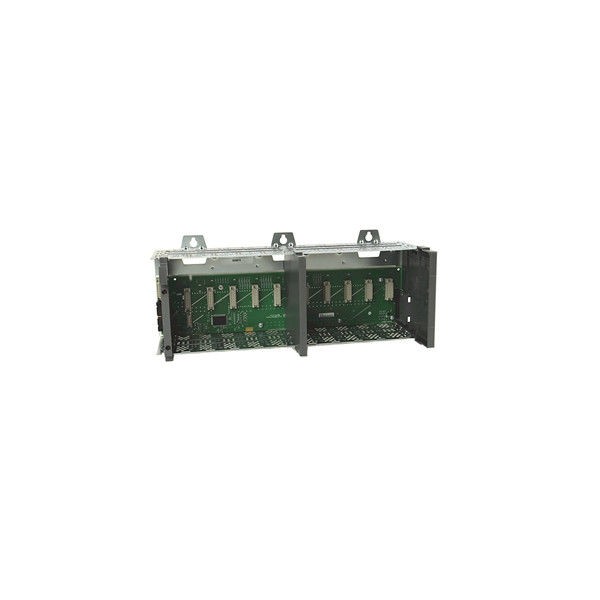

SLC 500 I/O Chassis Allen Bradley PLC 1746-A10 พร้อมการวัด 10 ช่อง

แชสซี Allen-Bradley 1746-A10 SLC 500 พร้อมช่อง 10 ช่องขนาด 6.73 X 15.34 X 5.71 นิ้ว

1746-A10

1746-A10 เป็นแชสซีที่ผลิตโดย Allen-Bradley ซึ่งใช้กับแพลตฟอร์ม SLC 500 Modular Programmable Logic Controllers (PLC)

ฮาร์ดแวร์นี้โฮสต์วงจรอิเล็กทรอนิกส์และสล็อตเชื่อมต่อระหว่างกันเพื่อกระจายพลังงานแบ็คเพลนไปยังโมดูลที่ต่อพ่วงสามารถรองรับโมดูล SLC 500 ได้สูงสุดสิบ (10) โมดูล ไม่รวมพาวเวอร์ซัพพลายPower Supply มีช่องเสียบสำหรับติดตั้งแยกต่างหากซึ่งอยู่ที่ส่วนซ้ายสุดของฮาร์ดแวร์พาวเวอร์ซัพพลาย SLC 500 เท่านั้นที่ใช้ได้กับฮาร์ดแวร์นี้เท่านั้น

แชสซี SLC 500 เช่น 1746-A10 ช่วยให้สามารถเชื่อมต่อหรือขยายแชสซีได้โดยใช้สายเคเบิลต่อขยาย 1746-C9 และ 1746-C7สามารถเชื่อมต่อแชสซี SLC ได้สูงสุดสาม (3) ตัว ซึ่งรวมโมดูล SLC 500 ได้สูงสุด 30 โมดูลแชสซีแต่ละตัวจะต้องมีแหล่งจ่ายไฟแยกต่างหาก

เมื่อติดตั้งแชสซี ให้เว้นระยะการติดตั้ง 15.3 ซม. หรือ 6.0 นิ้วสำหรับพื้นที่ด้านบนและด้านล่าง ระยะห่างด้านข้าง 10.2 ซม. หรือ 4.0 นิ้วหากติดตั้งข้างแชสซี SLC อื่น ให้รักษาระยะห่าง 7.7 ซม. ถึง 10.2 ซม. หรือ 3.0 ถึง 4.0 นิ้ว

เมื่อติดตั้งแชสซี ให้ใช้สกรู M4 หรือ M5 และแหวนรองเลื่อนแชสซีและขันสกรูให้แน่นเพื่อล็อคแชสซีไปยังตำแหน่งติดตั้งแชสซีแต่ละตัวต้องต่อสายดินอย่างเหมาะสมโดยใช้แท่งกราวด์หรือกราวด์กลางที่ออกแบบมาอย่างเพียงพอ
