24V Allen Bradley PLC 1734-OB4 POINT I/O โมดูลเอาท์พุตการจัดหา DC แบบดิจิตอล

Allen-Bradley 1734-OB4 POINT I/O ดิจิตอล 24V DC การจัดหาโมดูลเอาท์พุต

1734-OB4

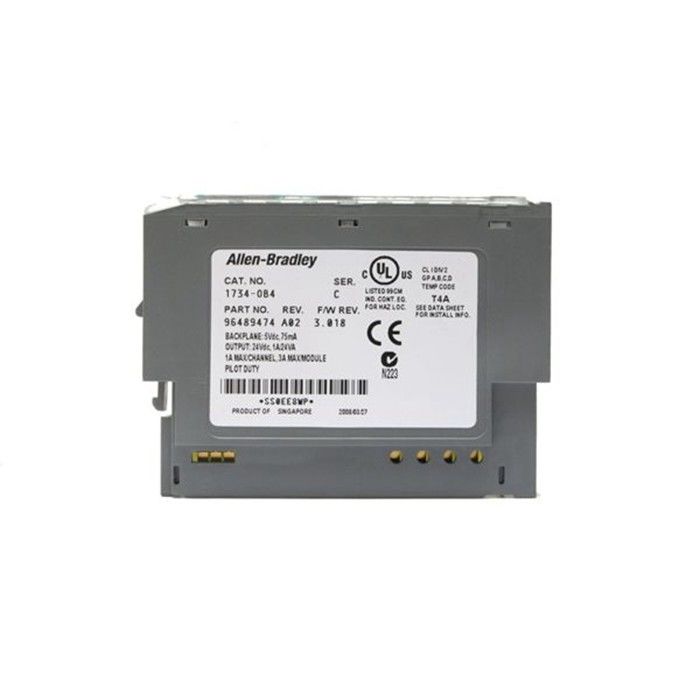

1734-OB4 เป็นโมดูล Programmable Logic Controller (PLC) ที่เป็นของตระกูลผลิตภัณฑ์ POINT IO ที่ผลิตโดย Rockwell Automationโมดูลนี้เป็นโมดูลเอาต์พุตแยกของ POINT IO 24VDC ที่ใช้ในการจ่ายไฟหรือสั่งงานโหลดไฟฟ้าและแอคทูเอเตอร์ เช่น ไพล็อตแลมป์ อุปกรณ์สั่งงานโซลินอยด์ รีเลย์ ออด แตร ไซเรน ตัวประกาศ และส่วนประกอบอื่นๆ
โมดูลนี้สร้างขึ้นด้วยโมดูลการจัดหา 24VDC สี่ (4) โมดูลนอกจากนี้ยังมีตัวบ่งชี้สถานะสี่ (4) ตัวสำหรับแต่ละช่องโดยเฉพาะซึ่งใช้เพื่อระบุกิจกรรมของแต่ละช่องนอกจากนี้ยังมีไฟแสดงสถานะสีเขียวหรือสีแดงสอง (2) ดวงสำหรับให้ข้อเสนอแนะสถานะโมดูลและเครือข่าย
ชุดประกอบฐานการเดินสายที่จำเป็นสำหรับโมดูลนี้คือ 1734-TB หรือ 1734-TBSไม่สามารถใช้งานโมดูลได้หากไม่มีชุดประกอบเหล่านี้รวมถึงอะแดปเตอร์การสื่อสาร POINT IOอาจใช้กับแพลตฟอร์มคอนโทรลเลอร์ CompactLogix และ ControlLogix
ขนาดรีจิสเตอร์ของโมดูลเอาต์พุตแยกนี้คือ 1 ไบต์ช่อง 0, 1, 2 และ 3 ถูกกำหนดให้กับบิต 0, 1, 2 และ 3 ตามลำดับบิตที่เหลือ เช่น บิต 4, 5, 6 และ 7 จะไม่ถูกใช้งานรีจิสเตอร์เอาต์พุตนี้สามารถเข้าถึงได้ในตารางรีจิสเตอร์ของตัวควบคุมหลัก
Allen-Bradley 1734-OB4 เป็นโมดูล POINT IO ที่มีสี่ (4) ช่องสัญญาณเอาต์พุตที่ไม่แยกออกจากกันมีแรงดันไฟฟ้า 24 โวลต์ DC และมีช่วงแรงดันไฟฟ้าในสถานะเปิด 10 ถึง 28.8 โวลต์ DCแรงดันไฟตกสูงสุดในสถานะเปิดคือ 0.2 โวลต์ DCกระแสไฟฟ้าในสถานะเปิดต่ำสุดต่อช่องสัญญาณคือ 1.0 mA และแรงดันไฟฟ้าสูงสุดในสถานะปิดคือ 28.8 โวลต์ DCอัตรากระแสเอาต์พุตคือ 1.0 แอมป์ต่อเอาต์พุตไม่เกิน 3.0 แอมป์สูงสุดต่อโมดูล1734-OB4 มาพร้อมกับไฟแสดงสถานะที่แตกต่างกัน ไฟสีเหลือง 4 ดวงสำหรับสถานะเอาต์พุต และสีเขียว/แดง 2 ดวงสำหรับโมดูลและสถานะเครือข่ายมวลแรงบิดของสกรูที่ฐานขั้วต่อของรุ่นคือ 0.8 นิวตันเมตร (7 ปอนด์ต่อนิ้ว) การกระจายพลังงานคือ 28.8 โวลต์ DC ที่ 1.2 W และการกระจายความร้อนสูงสุดที่ 28.8 โวลต์ DC และ 4.1 BTU/ชั่วโมง
