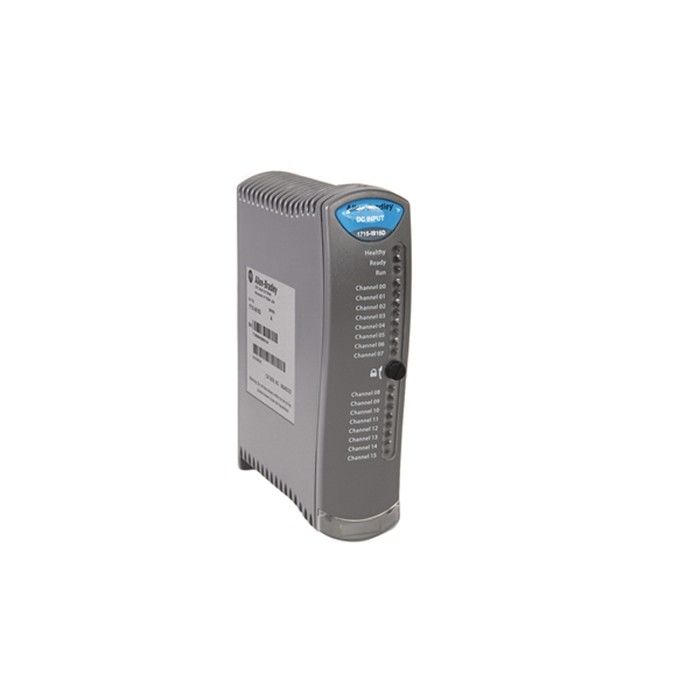

โมดูลอินพุตแยก Allen Bradley PLC 1715-IB16D I/O ซ้ำซ้อน

1715-IB16D

Allen-Bradley 1715-IB16D เป็นส่วนหนึ่งของระบบ I/O สำรองโมดูลนี้เป็นโมดูลอินพุตแยกช่องสิบหก (16) ช่องที่ใช้เป็นหลักในแอปพลิเคชันที่สำคัญ เพิ่มความพร้อมใช้งานของระบบและลดเวลาหยุดทำงาน1715-IB16D ยอมรับช่วงแรงดันสัญญาณอินพุตที่ 18-32 VDC พร้อมแรงดันอินพุตที่กำหนดที่ 24 VDC พร้อมกับกระแสอินพุตที่กำหนดที่ 260 mAโมดูลนี้มีอัตราการฆ่าสูงสุด 3600 V/s และเวลาแปลสูงสุด 1/(เวลาสแกนแอปพลิเคชัน + 10 ms) Hzสำหรับการเดินสายสัญญาณ ขนาดสายไฟที่แนะนำคือ 0.33-1.5 mm2 หรือ 22-16 AWG ลวดทองแดงตันหรือเกลียวที่มีพิกัดฉนวนขั้นต่ำ 85 °C (185 °F) หรือสูงกว่าประเภทฟิวส์ที่ใช้ได้สำหรับใช้กับ 1715-IB16D คือ 125V, 50 mA, ฟิวส์ Type T1757-IB16D มีอุณหภูมิในการทำงานที่ -25…70 °C (-13…158 °F);อุณหภูมิขณะไม่ทำงาน -40…85 °C (-40…185 °F);อุณหภูมิอากาศโดยรอบสูงสุด 70 °C (158 °F) พร้อมกับความต้องการความชื้นสัมพัทธ์ 10-95% ไม่มีการควบแน่นมีตู้ปิดแบบเปิดและต้องติดตั้งภายในตู้ที่มีการสั่นสะเทือนไม่เกิน 2 ก. @ 10…500 Hz และแรงกระแทก 25 ก. หากติดตั้งบนราง DIN หรือ 30 ก. หากติดตั้งบนแผงโมดูลนี้ได้รับการรับรองจากหน่วยงานกำหนดมาตรฐานและการรับรองต่างๆ เช่น cULus, CE, C-Tick, Ex, IECEx, KC และ Functional Safetyโมดูลนี้มีประเภทฉนวนพื้นฐานที่มีพิกัดแรงดันไฟฟ้าแยก 50V (ต่อเนื่อง)การแยกอยู่ระหว่างพอร์ต I/O กับแบ็คเพลนโมดูลนี้มีน้ำหนัก 360 กรัม 12.70 ออนซ์ และมีขนาด 166 x 42 x 118 มม. (6.5 x 1.625 x 4.625 นิ้ว)

Allen-Bradley 1715-IB16D เป็นโมดูลอินพุตดิจิทัล 16 แชนเนล ซึ่งเป็นส่วนหนึ่งของระบบ I/O สำรองของ Allen-Bradley 1715คุณสมบัติของ 1715-IB16D รวมถึงช่องสัญญาณอินพุตที่แยกด้วยไฟฟ้าอิสระ การทดสอบการวินิจฉัยแบบรวมและศูนย์เฝ้าระวัง และตัวเลือกสำหรับการถอดและเปลี่ยนส่วนประกอบแบบออนไลน์ (ในโหมดดูเพล็กซ์ สัญญาณจะไม่ถูกขัดจังหวะ)เมื่อ 1715-IB16D ใช้กับ 1715-TASIB16D ชุดสิ้นสุดแบบ simplex จะไม่ถูกแยก

ข้อกำหนดด้านพลังงานแบ็คเพลนสำหรับ 1715-IB16D คือ 260 มิลลิแอมป์ที่ 18 ถึง 32 โวลต์ DCอัตราการฆ่าสูงสุดคือ 3600 โวลต์/วินาทีอัตราการแปลสูงสุดคือ 1/(เวลาสแกนแอปพลิเคชัน + 10 มิลลิวินาที) เฮิรตซ์แรงดันไฟฟ้าแยกคือ 50 โวลต์ (ต่อเนื่อง)โมดูลได้รับการทดสอบประเภทที่ 500 โวลต์เป็นเวลา 60 วินาทีการกระจายพลังงานสำหรับระบบสูงสุด 4 วัตต์ และสำหรับฟิลด์ลูป จะสูงสุด 0.2 วัตต์ต่อลูปน้ำหนักโดยประมาณของ 1715-IB16D คือ 360 กรัมขนาดของ 1715-IB16D คือ 166 x 42 x 118 มม.ขอแนะนำให้ใช้ลวดทองแดงแข็งหรือเกลียว (22 ถึง 16 AWG) ที่พิกัด 85 องศาเซลเซียสหรือสูงกว่าสำหรับใช้กับ 1715-IB16Dช่วงอุณหภูมิในการทำงานและความชื้นสัมพัทธ์สำหรับ 1715-IB16D คือ -25 ถึง 70 องศาเซลเซียส และ 10 ถึง 95% ตามลำดับอากาศโดยรอบควรมีอุณหภูมิสูงสุด 70 องศาเซลเซียสช่วงอุณหภูมิในการจัดเก็บตั้งแต่ -40 ถึง 85 องศาเซลเซียสพิกัดการกระแทกขณะใช้งานคือ 25 กรัมสำหรับการติดตั้งราง DIN และ 30 กรัมสำหรับการติดตั้งแผง
